エレベーターの種類と分類 - パート1

前のトピックでは、 "電気負荷の分類とタイプ", 私は、電気負荷は、様々な要因に応じて、様々なカテゴリに分類することができることを示しています;これらの要因の 1 つは、次のような負荷関数/使用状況に応じて行われます。

第3分類:負荷機能による電気負荷分類

1. 照明負荷。

2. アプライアンスのロード。

3. パワーロード。

次の前のトピックでは、最初のタイプについて説明しました。照明負荷:

• 電気負荷分類とタイプ – パート 4

• 人工照明の種類とデザイン

• 屋内照明器具分類 – パート1

• 屋内照明器具分類 – パート 2

• 屋外照明器具分類

• 照明設計プロセスの概要

そして、私は2番目のタイプを説明しました。アプライアンスのロードは、前のトピックで行います。

• 電気機器の電気負荷の種類と分類

そして、私は負荷機能/用途に応じて電気負荷の第3および最後のタイプは、次の主な負荷に分けることができる電力負荷であることを示しました。

1. HVAC負荷(暖房、換気、空調システム負荷)

2. 荷重を持ち上げます(輸送システム負荷)。

3. ポンプ負荷(消火、ふっくら、灌漑システムなど)。

これ以来コース EE-1電気設計分野の初心者のためのもので、私はこれらの負荷またはシステムを詳細に説明し、その構造、動作原理、およびそれらの異なるタイプを示さなければなりません。だから、私は電力負荷の最初のタイプを説明しました。HVAC 次の前のトピックでロードします。

• 加熱システムタイプ - パート1

• 加熱システムタイプ -パート2

• 空調システム構成-第1部

• 空調システムの構成 – パート 2

• 空調システム構成-3

• HVACシステム主装備

• HVAC制御システムとビルオートメーションシステム

今日、私は電力負荷の第二の項目を説明します。次のように、積荷(輸送システム負荷)を持ち上げます。

紹介

エレベーター(カナダを除くコモンウェルスのリフト)は、建物、船舶、またはその他の構造物の床(レベル、デッキ)間で人や物を効率的に移動させる垂直輸送機器の一種です。エレベーターは一般に、牽引ケーブルやホイストやポンプ作動油のようなカウンターウェイトシステムを駆動して、ジャックのような円筒形のピストンを上げる電気モーターによって動力を与えられる。

建物にはエレベーター&エスカレーター&ランプの3種類の船団方式があり、建物のタイプとユーザー数に応じて異なる寸法と用途があります。

エレベータータイプ

1. ホイスト機構によると。

2. 建物の高さに応じて。

3. 建物タイプに応じて。

4. エレベーターの場所によると。

5. 特別用途によると。

1- ホイスト機構によると:
エレベーターは、ホイスト機構に従って、次の4つの主要なタイプに分類されます。

1. 油圧エレベーター

2. トラクションエレベーター

3. クライミングエレベーター

4. 空気エレベーター

1- 油圧エレベーター (プッシュエレベーター)

油圧エレベーターはエレベーターの底部のピストンによって支えられ、エレベーターを押し上げる。彼らは2-8の物語の低層の適用のために使用され、毎分200フィートの最高速度で旅行する。油圧エレベーターのための機械室はエレベーターシャフトに隣接する最も低いレベルに位置する。油圧エレベーターには、次のような多くの2つの主要なタイプがあります。

A-穴付け(従来型)油圧エレベーター

彼らはエレベーターピットの床の下に伸びるシーブを持っています, エレベーターが下降すると、引き込みピストンを受け入れます.一部の構成では、折り畳まれ、ピットの下に浅い穴を必要とする伸縮ピストンがあります。マックスの移動距離は約 60 フィートです。

B-ホールレス油圧エレベーター
彼らはタクシーの両側にピストンを持っています。次のように、3 つの異なるタイプに分けることができます。

a- 望遠鏡油圧エレベーター:

この構成では、伸縮ピストンはピットの基部に固定され、ピットの下にシーブまたは穴を必要とせず、2つまたは3つのテレスコープピストンを有する。伸縮ピストンは移動距離の50フィートまで可能にする。

b-非伸縮(単段)油圧エレベーター:

それは1つのピストンを有し、移動距離の約20フィートしか許す。


c- ロープ式油圧エレベーター

彼らは、エレベーターを移動するためにロープとピストンの組み合わせを使用しています。最大移動距離は約 60 フィートです。

2-トラクションエレベーター(プルエレベーター)

トラクションエレベーターはロープで持ち上げられ、エレベータシャフトの上の電気モーターに取り付けられた車輪の上を通過します。それらは中および高層の適用のために使用され、油圧エレベーターよりずっと高い移動速度を有する。カウンターウェイトは、エレベーターをより効率的にします。トラクションエレベーターには、次の3つの主要なタイプがあります。

A- ギア付きトラクションエレベーター:

彼らは、ロープを動かすホイールを駆動するモーターに取り付けられているギアボックスを持っています。ギヤ付きトラクションエレベーターは、毎分最大500フィートの移動速度が可能です。

B-ギアレス牽引エレベーター:

彼らは、モーターに直接付けられたホイールを持っています。ギアレストラクションエレベーターは、毎分最大2000フィートの速度が可能です。


C-マシンルームレスエレベーター:

それらは通常エレベーターシャフトの上に専用機械室を持っていない牽引エレベーターである。機械はオーバーライドスペースに座り、コントロールはエレベーターシャフトに隣接する天井の上に座ります。マシンルームレスエレベーターは、より一般的になってきています。しかし、多くのメンテナンス部門は、部屋の中ではなくはしごで作業する手間が原因で、それらを好きではありません。

3-クライミングエレベーター

彼らは、主に電気または燃焼エンジンに独自の電源装置を保持しています。登山用エレベーターは、作業や建設現場でよく使われます。

4- 空気エレベーター

空気圧エレベーターはエレベーターが座っている部屋の空気圧を制御することによって上昇し、下がる。物理学の単純な原則によって;真空エレベーターキャブの上と下の空気圧の差は、文字通り空気でキャブを運ぶ。キャブを次のフロアまで引き上げるのは真空ポンプまたはタービンであり、キャブを下に浮かべる空気圧の緩やかな放出です。ピットやホイストウェイを発掘する必要がないため、コンパクトデザインのため、既存の住宅に特に最適です。



2- 建物の高さによる

A-低層ビル(1~3階建て)
約(1〜3)までの建物は、通常、初期コストが低いため、油圧エレベーターを使用します

B-ミッドライズビル(4-11階建て)建物は、通常、ギア付きトラクションエレベーターを使用します。

C-高層ビル(12+ストーリー)

最大約12階建ての建物は、通常、ギアレストラクションエレベーターを使用します



3- 建物タイプに応じて
エレベーターは、建物タイプに応じて、以下の6つのメインタイプに分類されます。

1. 病院のエレベーター。

2. 住宅/国内エレベーター。

3. 農業エレベーター。

4. 産業用エレベーター。

5. 商業エレベーター。

6. 駐車場の建物エレベーター。

1- 病院エレベーター

A- 病院ベッドエレベーター
病院のベッドエレベーターは、一般的に車椅子でも座るのに十分ではない患者を輸送します。ベッドエレベーターの特徴の1つは、バンプとジョストの最小限の量でできるだけスムーズに患者を輸送する能力でなければなりません。多くの現代的なベッドエレベーターは、非常に低い電力量を消費し、いくつかの安全機能を内蔵して耐久性を持つ製造されています。病院のベッドエレベーターは一般的にほとんど電力を供給しませんので、停電が発生した場合、彼らはまだ病院のバックアップ電源から動作しています。ほとんどの場合、エレベーターキャビンへのリアとフロントエントリーがあります。
B-病院のストレッチャーの上昇
彼らは通常、ベッドエレベーターよりも小さいです。この特定のタイプのエレベーターは、通常、機械室の位置に応じて油圧またはトラクションベースです。特に、床の間で患者、医師、看護師、病院スタッフをスムーズに輸送する低騒音ベッドエレベーターとして製造され、最大限の快適さを可能にします。病院のベッドエレベーターは患者と病院スタッフの輸送にのみ使用されるため、彼らは非常に迅速に自分の場所に到着し、長い待ち時間を排除しました。これらのベッドエレベーターの多くは、一般の人々による使用を禁止するために重要な操作です。


2- 住宅/国内エレベーター
彼らは通常、工業用または商業用エレベーターよりもはるかに小さなスケールです。
A- 旅客エレベーター

マルチレベルの住居で乗客を上下に移動することを目的とした国内のエレベーターは、大規模な公共の建物で使用されるものと非常によく似ています。彼らは家庭内または家庭の外に構築することができ、空気真空、電気、油圧、またはケーブルエレベーターすることができます。ほとんどの場合、住宅地で乗客を運ぶために設計された国内のエレベーターは、おそらく2〜4人を安全かつ快適に運びます。

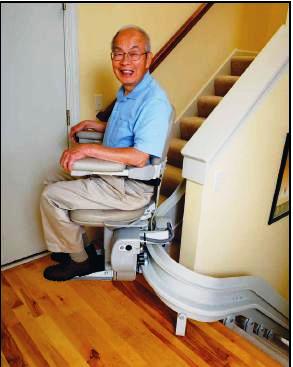

B階段エレベーター

階段エレベーターは、一般的に家族の誰かが移動性に問題を抱えている家に設置されています。このタイプの国内エレベーターは、単に既存の階段を上下にレール上を走っています。直線または曲面階段の周りで実行できます。階段のエレベーターは、家の内側と外側の両方に建設することができます。
b.1 - 垂直車椅子エレベーター

スペースが限られている場合、車いすの内部エレベーターを簡単に設置できます。それらは前後両方の入り口を可能にするような方法で組み立てることができ、カスタムサイズが必要でない限り、プラットホームは一般的に4.5フィート×5フィートである。階段がいくつかのレベルの周りに巻くとき、垂直エレベーターが呼び出されます。
b.2 - インクライン上の車椅子エレベーター

階段が単に1階またはおそらく2階に上がるとき、傾斜車いすエレベーターは一般的に設置されます。階段に風が何度かある場合、傾斜車いすのエレベーターは適していません。ほとんどの場合、このタイプのエレベーターは、より広々とした垂直車椅子エレベーターを容易にするのに十分なスペースがない場合に呼び出されます。
C- ダンブウェイターエレベーター

彼らは人ではなく物を運ぶことを意図した小さな貨物エレベーターです,食料品や洗濯物はすぐに人を疲れさせる不必要な旅行をせずに階段を上下に送る必要があるときはいつでも、人々は単にダムウェイターに運ぶ必要があるものを置き、ボタンを押して下に送ることができます。ダンブウェイターは、ほとんどの場合、壁に組み込まれているか、壁に隣接しています。

シンプルなダムウェイターは、レールに導かれた滑車のロープで落とされたシャフトの可動フレームです。ほとんどのダンブウェイターは、乗客のエレベーターのものよりも小さいシャフト、車、容量を持っています(通常は100〜1000ポンド)



3- 農業用途:
A-バケットエレベーター
バケットエレベーターは、新たに収穫された作物をサイロに移動させるために使用されます。バケットエレベーターは、重い負荷を非常に簡単に移動できるように製造されています。それらはベルト駆動または鎖駆動であり、縦、水平、または傾斜で動くことができる。

A.1- 遠心放電エレベーター

バケットエレベーターはコンベアバケットと呼ばれることもありますが、動きが水平または傾斜上にある場合が多い。しかし、技術的に言えば、垂直の動きもコンベアベルトまたはチェーンで達成されます。遠心放電バケットエレベーターは、おそらく最も一般的なタイプです。もちろん、名前が示すように、エレベーターは遠心力によって駆動されます。このタイプのエレベーターは低速で、バケットは比較的近くに置かれることが多い。
A.2 垂直バケットエレベーター

垂直バケットエレベーターには、通常、丸みを帯びた底部と十分に間隔を置いたバケットがあり、しばしば穀物脚と呼ばれます。その理由の一つは、こぼれが問題にならないようにエレベーターを上に移動する間、バケツの中身を保つバランスです。垂直バケットエレベーターは、内容物のこぼれを避けるために、また、彼らが非常に重い負荷を運ぶ時間の多くのために、はるかに遅いペースで使用する必要があります。

4- 産業用エレベーター

産業用エレベーターの最も一般的なタイプは、ホイストエレベーターと傾斜エレベーターです。これらのタイプのエレベーターは、膨大な重量を楽に運ぶために構築されているため、産業用エレベーターと呼ばれます。このタイプのエレベーターは、建設、倉庫、造船所で使用されます。
A-ホイストエレベーター

ホイストエレベーターは滑車または一連の滑車によって作動し、それらは産業適用の間に人間か重い材料が上下に動かされる単純なプラットホームかかである。一般的に、滑車は、エレベーターが上昇または下降するドラムの周りに巻き付くロープまたはチェーンを操作します。ホイストエレベーターは電気か空気のどちらかで動くというが、空気を送り出すために電気が必要だから、それさえも全く真実ではない。建物の建設中に必要に応じて上層部に材料や機器を運ぶホイストエレベーター。また、大型船舶に機器や物資を積み込むためにも一般的に使用されます。
B-インクラインエレベーター

機器と消耗品はコンベアベルトの形に置かれ、貨物を目的地まで持ち上げ続け、ベルトが回り続けるとすぐに荷を下ろします。これは荷運を降ろすのが止まらないので荷運びの荷を積み降ろすよりずっと速い方法である。すべてが1つの流体運動で起こります。産業目的で使用する場合の傾斜エレベーターは、通常、一時的かつ移動可能です。多くは車輪の上にあり、あるドックまたは次の場所に簡単に移動することができます。



次のトピックでは、その他のタイプのエレベーターと基本的なエレベーターコンポーネントについて説明します。だから、フォローしてください。



注: このコースのエレベータに関するこれらのトピック EE-1: 初心者の電気設計コースは、初心者がパワーロードの一種としてエレベーターに関する一般的な基本情報を知るための紹介です。しかし、電気設計コースの他のレベルでは、エレベーター負荷推定計算を詳細に表示し、説明します。
